كيفية اختيار مادة TPE لقولبة الحقن: العوامل الرئيسية، واختيار المواد، واعتبارات المعالجة

في منشوري الأخير، تناولت بالشرحما هو TPE في الواقعهو ولماذا يذوب ويتغير شكله كأنه بلاستيكبدلاً من أن يُعالج كالإطار المطاطي. هذا السؤال يجيب عن ماهية TPE، لكنه لا يجيب عن كيفية اختيار النوع المناسب بمجرد أن يتعين تصنيع الجزء باستخدام قالب حقيقي، على خط إنتاج فعلي، وضمن موعد نهائي حقيقي.

يبدأ اختيار مادة TPE لعملية القولبة بالحقن من تحديد وظيفة الجزء، لا من الاطلاع على بطاقة بيانات المادة. احرص على مواءمة صلابة المادة وسلوكها في التدفق والسلوك الحراري مع تصميم القالب، ودورة التشغيل، وظروف الخدمة. عندما تحقق هذا المواءمة بدقة، يخرج الجزء متسقًا وقويًا وجاهزًا للمرحلة التالية.

تلك الفكرة، وهي مطابقة المادة المناسبة للوظيفة، تكمن وراء كل خيار أخوضه أدناه. كما أنها تفسر لماذا يمكن لمنتجين مصنوعين من نفس درجة TPE أن يُظهرا أداءً مختلفًا تمامًا بمجرد خروجهما من القالب.

لماذا يُعدّ TPE مادةً مفضلةً لتطبيقات القولبة بالحقن؟

يتشقّق جزء بلاستيكي صلب عند تعرضه لثني متكرر. أما الجزء المصنوع من المطاط المُعالج فيحتاج إلى خطوة معالجة منفصلة، ولا يمكن ببساطة إعادة طحنه. ولا يناسب أيٌّ منهما كل تصميم موجود على منضدتي.

يُفضَّل استخدام مادة TPE في التشكيل بالحقن لأنها تُشغَّل على المعدات القياسية للبلاستيك الحراري، وتتجاوز خطوة الفلكنة، كما تتيح ارتباطًا مباشرًا لمادة TPE اللينة ببلاستيك صلب خلال دورة واحدة. وهذا يُقلِّص زمن الدورة، ويحدّ من عمليات التجميع الثانوية، ويسمح بإعادة الخردة إلى العملية بدلاً من إلقائها في سلة النفايات.

تمتلك معظم مصانع البلاستيك بالفعل معدات التشكيل بالحقن. أما درجة من البلاستيك المرن الحراري التي تُشغَّل على ذات المعدات، فتُغني عن الحاجة إلى مكبس مطاطي منفصل أو فرن معالجة حرارية.القولبة ثنائية الصبيتيح للشركة المصنّعة ربط مقبض ناعم من مادة TPE بيد مقبض صلبة في دورة واحدة، بدلاً من تجميع جزأين يدويًا لاحقًا. وهذا سببٌ رئيسي يجعل فرق تصميمات المقصورات الداخلية في قطاع السيارات تفضّل استخدام مادة TPE في الأختام والمقابض: أقل عدد من الأجزاء، وأقل عدد من وسائل التثبيت، وأماكن أقل لحدوث عطل في القطعة. كما أن إعادة المعالجة تُعدّ أمرًا مهمًا أيضًا؛ إذ يمكن غالبًا إعادة الممرات والأجزاء المرفوضة إلى حوض التغذية، إذا سمحت الدرجة والعملية بذلك، مما يُخفّض تكلفة المواد لكل قطعة. في شركة YUDAHANG، عادةً ما يكون هذا السؤال الأول الذي أطرحه على العميل: هل يحتاج تصميمك فعليًا إلى جزأين منفصلين، أم أن مادة TPE تتيح لك قولبتهما كقطعة واحدة؟

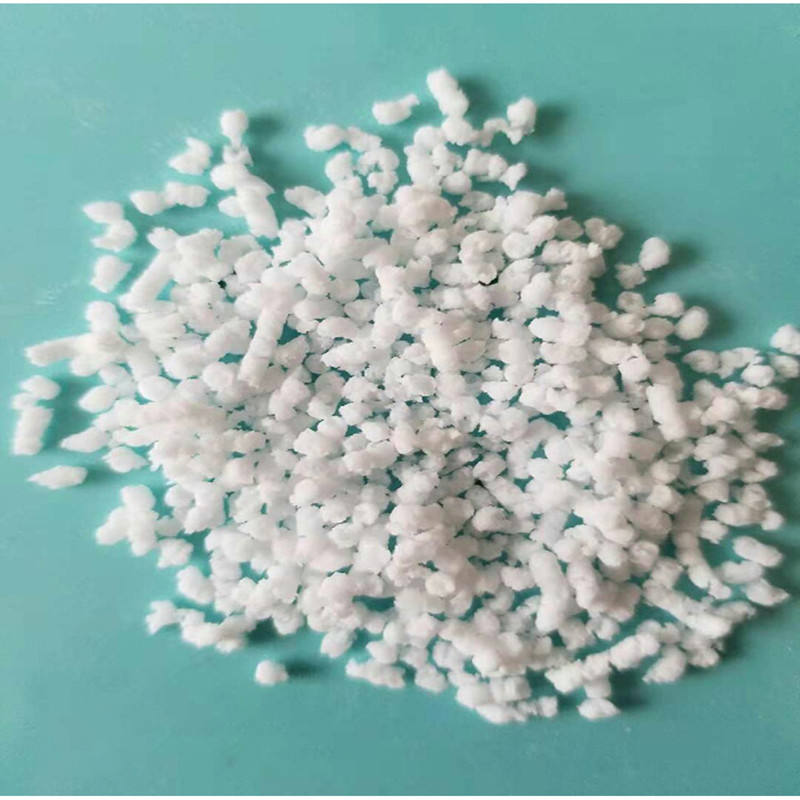

ما الخصائص التي ينبغي مراعاتها عند اختيار حبيبات TPE لعملية القولبة بالحقن؟

الصلادة وحدها لا تخبرك إلا القليل عن سلوك حبيبة البوليمر الحراري (TPE) بمجرد دخولها إلى قالب الصب الخاص بك.

عند اختيار حبيبات TPE، تأكد من قياس الصلادة، ومعدل تدفق الذوبان، ومقاومة الشد والتمزق، ودرجة الانكماش تحت الضغط، وكذلك توافق التصاقها مع الركيزة المستخدمة. فكل خاصية ترتبط بنمط معين من الأعطال؛ لذا فإن تجاوز أي منها غالباً ما ينعكس لاحقاً في شكاوى الضمان، لا في نتائج الاختبارات المخبرية.

أقوم بتجميع هذه الخصائص في ثلاث فئات: الإحساس، الانسيابية، والملاءمة. يشمل الإحساس الصلادة والمرونة، اللذين يحددان كيفية تصرّف القطعة عند ملامستها لليد أو تحت ختمٍ ما. أما الانسيابية فتشملمعدل تدفق الذوبانواللزوجة، اللتان تحددان ما إذا كان البليت يملأ جدارًا رفيعًا أو مسارًا طويلًا دون حدوث نقص في الملء. كما تشمل المواصفات مقاومة التصاق الغطاء ومقاومته الكيميائية، وتشوه الانضغاط، والتي تحدد ما إذا كان الجزء لا يزال يعمل بعد شهور من الاستخدام في الميدان، وليس فقط بعد خروجه من القالب. إليكم الطريقة التي أتبعها عادةً لشرح ذلك للعميل:

كيف يؤثر عملية الحقن بالبلاستيك الحراري (TPE) على جودة المنتج؟

يمكن لمتجرَين أن يُنتجا نفس درجة TPE تمامًا، ومع ذلك يخرج كلٌّ منهما بمنتجين مختلفين جدًا.

تؤثر عملية القولبة بالحقن على جودة منتجات TPE من خلال درجة حرارة الذوبان، وسرعة الحقن، وضغط التعبئة، ووقت التبريد. فإذا أُسيء ضبط هذه العوامل، فقد يتشوه أو يهبط أو يتشقق المنتج عند الممر حتى مع اختيار نوعية TPE المناسبة.

إن انخفاض درجة حرارة الذوبان يؤدي إلى عدم كفاية تلدين المادة، مما ينعكس سلبًا على ملء القالب ويظهر خطوط التدفق على السطح. أما إذا ارتفعت هذه الدرجة أكثر من اللازم، فقد تتعرض المادة للتدهور، ما يُضعف مقاومة الشد في المنطقة التي تحتاج إليها القطعة أكثر من غيرها. وتؤثر سرعة الحقن على طريقة امتلاء جبهة الذوبان للتجويف؛ فعندما تكون عالية جدًا قد تحبس الهواء وتترك علامات حروق بالقرب من فتحات التهوية. كما أن ضغط التعبئة ووقت التعبئة يتحكمان في ظهور علامات الانكماش واستقرار الأبعاد بعد تبريد القطعة. وغالبًا ما يكون وقت التبريد أول ما يُختصر في المصنع لتسريع دورة الإنتاج، لكن القطعة التي تُخرج مبكرًا قد تظل تتشوه بمجرد خروجها من القالب. أتعامل مع القالب والعملية كجزء من عملية اختيار المادة، لا كخطوة منفصلة تُنفَّذ لاحقًا. فحتى عند استخدام نوعية ممتازة من البوليمر الحراري في عملية سيئة، ستظل النتيجة قطعةً رديئة.

ما هي مشكلات قولبة الحقن الشائعة باستخدام مادة TPE، وكيف يمكن حلها؟

تظهر اللقطات القصيرة والومضات وعلامات الغرق في كل خط إنتاج تقريبًا من مادة TPE في مرحلة ما.

شائعقولبة بالحقن من مادة TPEتشمل المشكلات اللقطات القصيرة، والوميض، وعلامات الغرق، وضعف الترابط في الأجزاء المقولبة فوق طبقة أخرى. وتعود معظمها إلى عدم توافق تدفق البلاستيك، أو درجة حرارة القالب غير المناسبة، أو وجود ركيزة لم يُجرَ عليها اختبار الالتصاق أصلاً.

غالبًا ما تشير اللقطات القصيرة إلى أن معدل تدفق البلاستيك منخفض جدًا بالنسبة لسمك الجدار، أو أن سرعة الحقن والضغط مُحدَّدان بحذر شديد نظرًا لتلك الهندسة. أما اللمعان فيدل على أن القالب لا يُطبق ضغطًا كافيًا يتناسب مع لزوجة المادة عند تلك الحرارة. وتُعزى علامات الانخفاض إلى ضعف ضغط التعبئة أو إلى وجود قسم في الجدار سميك جدًا بحيث يصعب تبريده بشكل متساوٍ. أما حالات فشل الالتصاق في الأجزاء المقولبة فوق بعضها فهي أشد المشكلات تعقيدًا: إذ إن طاقة السطح للركيزة، ودرجة حرارة القالب، وكذلك اختيار العائلة الكيميائية الخاطئة من مادة البوليمر المرنة (TPE) قد تؤدي جميعها إلى انفصال الطبقة اللينة عن القاعدة الصلبة. وفي عملي الخاص لحل المشكلات، أقوم بفحص المواد والعملية معًا قبل أن ألوم أحدهما بمفرده. وفي معظم الأحيان، يكون الحل أصغر من إجراء تغيير كامل للمواد؛ فتعديل درجة حرارة القالب أو زيادة طفيفة في زمن التعبئة يحلان عددًا من المشكلات يفوق ما يتوقعه الكثيرون.

الخاتمة

اختيار الأنسبتي بي إيفإن عملية التشكيل بالحقن ليست قرارًا واحدًا فحسب. فهي تعني مواءمة خصائص المواد وتصميم القالب وإعدادات العملية مع الوظيفة الفعلية للجزء، بدءًا من أول طلقة على خط الإنتاج وصولًا إلى سنوات طويلة من الخدمة في الميدان.

المراجع

1. أوسفالد، ت. أ.، وترنغ، ل.-س. (محرران).دليل التشكيل بالحقنالطبعة الثالثة. دار هانسر للنشر، 2008.
2. دروبني، ج. غ.دليل اللدائن الحرارية المرنةالطبعة الثانية. إلزيفير، 2014.
3. هولدن، ج.، كريشيلدورف، ه. ر.، وكيورك، ر. ب. (محررون).اللدائن المرنة الحراريةالطبعة الثالثة. دار هانسر للنشر، 2004.
4. بهاوميك، أ. ك.، وستيفنز، ه. ل. (محرران).دليل اللدائن المرنةالطبعة الثانية. دار نشر سي آر سي، 2000.
5. جمعية ASTM الدولية.ASTM D395-18: طرق الاختبار القياسية لخصائص المطاط — مقدار الانضغاط.
6. روزاتو، د. ف.، وروزاتو، م. ج.دليل التشكيل بالحقن. سبرينغر، 2000.
